01.12.2020г - 02.12.2020

                     ПРЕДМЕТ " МАТЕРИАЛОВЕДЕНИЕ"  ГРУППА № 311

                    ПРЕДМЕТ " ОСНОВЫ  МАТЕРИАЛОВЕДЕНИЯ" ГРУППА № 303

 Группа № 311 тема урока: " Углеродистые стали, их свойства".

Изучить материал и составить краткий конспект.

Принято выделять следующие группы сталей:

• углеродистые стали, которые в общем объеме составляют примерно 80%,
• легированные стали конструкционные и инструментальные,
• стали с особыми свойствами специального назначения и др.
•

•  Стали углеродистые обыкновенного качества

Относятся к числу наиболее дешевых и широко применяемых. Из них получают до 70% всего проката — горячекатаного, сортового и фасонного толсто- и тонколистового, широкополосного и холоднокатаного тонколистового. Из этих сталей изготовляют трубы, поковки, штамповки, ленту, проволоку, металлические изделия (метизы): гвозди, канаты, сетки, болты, гайки, заклепки, а также мало- и средненагруженные детали; штифты, шайбы, шпонки, крышки, кожухи, а из стали номеров 4-6 — валы, винты, зубчатые колеса и шпиндели. Стали обыкновенного качества хорошо свариваются.

Стали углеродистые качественные конструкционные

Являются основным металлом для изготовления деталей машин (валов, шпинделей, осей, зубчатых колес, шпонок, муфт, фланцев, фрикционных дисков, винтов, гайек, упоров, тяг, цилиндров гидроприводов, эксцентриков, звездочек цепных передач и др.), которые при взаимодействии в работающей машине воспринимают и передают различные по величине нагрузки. Эти металлы хорошо обрабатываются давлением и резанием, льются и свариваются, подвергаются термической, термомеханической и химико-термической обработке.

Различные специальные виды обработки обеспечивают вязкость, упругость и твердость сталей, позволяют делать из них детали, вязкие в сердцевине и твердые снаружи, что резко увеличивает их износостойкость и надежность. Из углеродистых качественных конструкционных сталей производят прокат, поковки, калиброванную сталь, сталь серебрянку, сортовую сталь, штамповки и слитки.

Стали углеродистые инструментальные

Из инструментальных углеродистых сталей получают горячекатаную, кованую и калиброванную сталь, сталь серебрянку, сталь для сердечников, а также слитки, листы, ленту, проволоку и другую продукцию. Из этих сталей изготовляют режущий инструмент для обработки металлов, дерева и пластмасс, измерительный инструмент, штампы для холодного деформирования.

Теплостойкость инструментальных углеродистых сталей не превышает 200°С, при нагревании выше этой температуры они теряют свою твердость, а следовательно режущие свойства и износостойкость.

Инструментальные углеродистые стали условно можно разделить на две группы (ГОСТ 1435-99):

• качественные стали У7, У8, У8Г, У9, У10, У11, У12 и У13;
• высококачественные марок У7А, У8А, У8ГА, У9А, У10А, У НА, У12А и У13А.

В качественных инструментальных углеродистых сталях допускается содержание 0,03% серы и 0,035% фосфора, в высококачественных — 0,02% серы и 0,03% фосфора. Стали, полученные методом электрошлакового переплава, содержат до 0,015% серы. В зависимости от содержания хрома, никеля и меди инструментальные углеродистые стали подразделяются на пять групп:

• 1-я — качественные стали всех марок, предназначенные для изготовления продукции всех видов (кроме патенти- рованной проволоки и ленты);
• 2-я — высококачественные стали всех марок, предназначенные для тех же целей, что и стали первой группы;
• 3-я — стали марок У10А и У12А для изготовления сердечников;
• 4-я — стали всех марок для производства патентированной проволоки и ленты;
• 5-я — стали марок У7÷У13 для изготовления горяче- и холоднокатаных листов и лент, в том числе термически

ГРУППА № 303 темы уроков: " Определение степени сварки"," Классификация металлов по их свариваемости".

Сталь - это основной конструкционный материал. Он представляет собой железоуглеродистый сплав с содержанием различных примесей. Все компоненты, входящие в ее состав, оказывают влияние на свойства слитка. Одной из технологических характеристик металлов является способность образовывать качественные сварные соединения.

Оценка свариваемости стали производится по значению основного показателя - углеродного эквивалента С экв. Это условный коэффициент, учитывающий степень влияния содержания карбона и основных легирующих элементов на характеристики шва.

На свариваемость сталей влияют следующие факторы:

1. Содержание углерода.
2. Наличие вредных примесей.
3. Степень легирования.
4. Вид микроструктуры.
5. Условия внешней среды.
6. Толщина металла.

7. Распределение сталей по группам свариваемости

   С учетом всех перечисленных факторов, свариваемость стали имеет различные характеристики.

   По свариваемости.

   • Хорошая (при значении С экв ≥0,25%): для низкоуглеродистых стальных деталей; не зависит от толщины изделия, погодных условий, наличия подготовительных работ.
   • Удовлетворительная (0,25%≤С экв ≤0,35%): присутствуют ограничения к условиям окружающей среды и диаметру свариваемой конструкции (температура воздуха до -5, в безветренную погоду, толщина до 20 мм).
   • Ограниченная (0,35%≤С экв ≤0,45%): для образования качественного шва необходим предыдущий подогрев. Он способствует «плавным» аустенитным преобразованиям, формированию устойчивых структур (ферритно-перлитные, бейнитные).
   • Плохая (С экв ≥0,45%): формирование механически стабильного сварного соединения невозможно без предыдущей температурной подготовки кромок металла, а также последующей термической обработки сваренной конструкции. Для образования нужной микроструктуры необходимы дополнительные подогревы и плавные охлаждения.

   Группы свариваемости сталей позволяют легко ориентироваться в технологических особенностях сварки конкретных марок железоуглеродистых сплавов.



                           Классификация сталей по свариваемости.

По свариваемости стали подразделяют на четыре группы: первая группа - хорошо сваривающиеся; вторая группа - удовлетворительно сваривающиеся; третья группа - ограниченно сваривающиеся; четвертая группа - плохо сваривающиеся.

Основные признаки, характеризующие свариваемость сталей,- склонность к образованию трещин и механические свойства сварного соединения.

К первой группе относятся стали, сварка которых может быть выполнена по обычной технологии, т.е. без подогрева до сварки и в процессе сварки и без последующей термообработки. Однако применение термообработки для снятия внутренних напряжений не исключается.

Ко второй группе относят в основном стали, при сварке которых в нормальных производственных условиях трещин не образуется. В эту же группу входят стали, которые для предупреждения образования трещин нуждаются в предварительном нагреве, а также в предварительной и последующей термообработке.

К третьей группе относят стали, склонные в обычных условиях сварки к образованию трещин. При сварке их предварительно подвергают термообработке и подогревают. Кроме того, большинство сталей, входящих в эту группу, подвергают обработке после сварки.

К четвертой группе относят стали, наиболее трудно поддающиеся сварке и склонные к образованию трещин. Эти стали свариваются ограниченно, поэтому сварку их выполняют с обязательной предварительной термообработкой, с подогревом в процессе сварки и последующей термообработкой.

Хорошо сваривающиеся углеродистые, низко- и среднелегированные стали. Условия сварки нормальные. Литые детали с большим объемом наплавленного металла рекомендуется варить с промежуточной термообработкой (отжиг или высокий отпуск по режиму термообработки для данной стали). Для конструкций, работающих под статической нагрузкой, термообработку после сварки не производят.

Для ответственных конструкций, работающих под динамическими нагрузками или при высокой температуре, термообработка производится в соответствии с техническими условиями. Детали с большим объемом наплавленного металла подлежат отжигу или высокому отпуску.

При сварке электродами Э42, Э42А, Э50, Э50А, Э55 (ГОСТ 9467 - 75) сварное соединение обрабатывают нормальным режущим инструментом.

Свариваемость сталей по маркам приведена в табл. 1.

Удовлетворительно сваривающиеся углеродистые, низко- и средне- легированные стали. Термообработка стали до сварки различна в зависимости от марки стали и конструкции деталей. Для отливок из стали 30Л и 35Л обязателен отжиг. Детали машин из проката или из поковок, не имеющие жестких контуров, могут подвергаться сварке в термически обработанном состоянии (закалка и отпуск).

Сварка на морозе не допускается. Сварку деталей с большим объемом наплавленного металла, а также сварку усилительных вкладышей рекомендуется производить с промежуточной термообработкой (отжиг или высокий отпуск). При заварке мелких раковин на деталях и элементах из углеродистой стали, содержащей углерода 0,35%, и при невозможности последующего отпуска завариваемую деталь подвергают местному подогреву.

                                                        01.12.2020г.

                                            ПРЕДМЕТ " ЭЛЕКТРОТЕХНИКА"

            ГРУППА № 306 темы уроков: " Параметры цепей постоянного тока." "Элементы магнитной цепи и их характеристика."

Изучить материал и составить краткий конспект.

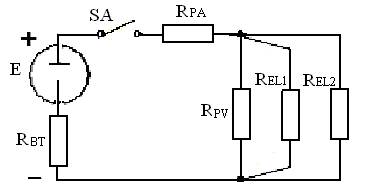

Рис. 1.2. Схема замещения электрической цепи



На рис.1.2 указаны параметры элементов: E - ЭДС аккумулятора; RВТ - внутреннее сопротивление аккумулятора; RPA, RPV, REL1, REL2 - соответственно сопротивления цепей амперметра, вольтметра и ламп накаливания. Схема имеет четыре ветви и два узла. Если значения параметров всех элементов схемы известны, то можно рассчитать состояние всех электрических устройств, пользуясь законами электротехники.

Элементы электрической цепи характеризуются параметрами. Параметром источника питания постоянного тока является электродвижущая сила (ЭДС), численно равная работе электрического поля по перемещению положительных зарядов внутри источника от отрицательного зажима к положительному зажиму.

 , (1.1)

где E - ЭДС в вольтах (В),

 - работа электрического поля в джоулях (Дж),

Q - суммарное количество положительных зарядов в кулонах (Кл).

Источник ЭДС E (рис.1.2), при замыкании контакта SA, совершает работу, проводя суммарное количество положительных зарядов по внешнему участку цепи, которую называют напряжением U. На внутреннем участке цепи совершается работа, которая называется внутренним напряжением  . ЭДС источника равна сумме напряжений на внешнем и внутреннем участках цепи:

 . (1.2)

ЭДС измеряют между зажимами источника при разомкнутой цепи.

В замкнутой электрической цепи происходит непрерывное движение электрических зарядов, называемое электрическим током. Электрический ток в металлах и полупроводниковых приборах обусловлен упорядоченным движением свободным электронов. В электролитах (водные растворы солей, кислот и щелочей) электрический ток обусловлен упорядоченным движением положительных и отрицательных ионов под действием электрического поля.

Для количественной оценки силы тока служит величина, называемая силой тока. Принято считать направлением тока направление движения положительных зарядов, т.е. направление, обратное направлению движения электронов в проводнике.

Электрический ток, величина и направление которого остаются неизменным, называется постоянным током:

 , (1.3)

где I - сила тока в амперах (A);

Q - суммарное количество положительных электрических зарядов, проходящих через поперечное сечение проводника в кулонах (Кл);

t - время в секундах (с).

Элементы электрических цепей подразделяются на активные и пассивные.

К активным элементам относятся источники ЭДС. К пассивным элементам относятся сопротивления или резисторы (R), индуктивности (L) и конденсаторы (C).

Параметром приёмника является электрическое сопротивление R.

В электрическом сопротивлении энергия электрической цепи преобразуется либо в тепловую энергию, либо в световую энергию.

Сопротивление проводника R измеряется в омах (Ом) и определяется соотношением:

 , (1.4)

где  - удельное сопротивление материала проводника (Ом ∙ м),

 - длина проводника (м),

 - сечение проводника (м²).

Сопротивление проводника постоянному току зависит от температуры. Если температура изменяется от 0 до 100° C, то количественной оценкой зависимости сопротивления металлов от температуры служит температурный коэффициент сопротивления  с единицей измерения 1/°C. Обозначив через R1 и R2 сопротивления соответственно при температурах t1 и t2, можно R2 выразить формулой:

 . (1.5)

Для участка цепи с нагрузочным сопротивлением  (рис. 1.3) запишем соотношение:

 . (1.6)



Рис 1.3. Электрическая цепь постоянного тока



Выражение (1.6) является законом Ома для участка цепи: сила тока на участке цепи прямо пропорциональна напряжению, приложенному к этому участку.

Рассмотрим полную цепь (рис. 1.3). Согласно закону Ома для участка цепи,  ,  , тогда в соответствии с (1.3)  . Отсюда:

 . (1.7)

Выражение (1.7) является законом Ома для всей цепи: сила тока в цепи прямо пропорциональна ЭДС источника.

За единицу сопротивления принято сопротивление (столкновение движущихся свободных электронов с ионами кристаллической решетки) такого участка цепи, в котором устанавливается ток в 1А при напряжении в 1В:

 . (1.8)

Величина, обратная сопротивлению, называется проводимостью:

 . (1.9)

Единицей электрической проводимости является сименс (См)

                                             Элементы магнитной цепи.



Магнитной цепью (магнитопроводом) называется совокупность различных ферромагнитных и неферромагнитных частей электротехнических устройств для создания магнитных полей нужных конфигурации и интенсивности. В зависимости от принципа действия электротехнического устройства магнитное поле может возбуждаться либо постоянным магнитом, либо катушкой с током, расположенной в той или иной части магнитной цепи.

К простейшим магнитным цепям относится тороид из однородного ферромагнитного материала. Такие магнитопроводы применяются в многообмоточных трансформаторах, магнитных усилителях, в элементах ЭВМ и других электротехнических устройствах.

 Более сложная магнитная цепь электромеханического устройства, подвижная часть которого втягивается в электромагнит при постоянном (или переменном) токе в катушке. Сила притяжения зависит от положения подвижной части магнитопровода.

 Магнитная цепь, в которой магнитное поле возбуждается постоянным магнитом. Если подвижная катушка, расположенная на ферромагнитном цилиндре, включена в цепь постоянного тока, то на нее действует вращающий момент. Поворот катушки с током практически не влияет на магнитное поле магнитной цепи. Такая магнитная цепь есть, например, в измерительных приборах магнитоэлектрической системы.

Рассмотренные магнитные цепи, как и другие возможные конструкции, можно разделить на неразветвленные магнитные цепи , в которых магнитный поток в любом сечении цепи одинаков, и разветвленные магнитные цепи , в которых магнитные потоки в различных сечениях цепи различны. В общем случае разветвленные магнитные цепи могут быть сложной конфигурации, например в электрических двигателях, генераторах и других устройствах.

                                                        01.12.2020г-02.12.2020г

                                                     ПРЕДМЕТ  " ГЕОГРАФИЯ"

                                                   ГРУППЫ №301, №106, №205

ГРУППА № 301 темы уроков: "Место и роль Северной Америки в мире"," Особенности географического положения региона".

Изучить материал и составить краткий конспект.

            Особенности  географического  положения региона. Место и роль Северной

                                                                   Америки в мире.

Северная Америка — третий материк нашей планеты по площади, которая составляет 24,2 млн. км2. Омывается он водами Атлантического, Тихого и Северного Ледовитого океанов. Материк сильно изрезан, что является результатом движения литосферных плит. Рядом с материком располагается много островов и архипелагов, наиболее крупными из которых являются Гренландия и Канадский Арктический архипелаг. Береговую линию составляют многочисленные заливы и полуострова.

Северная Америка расположена во всех климатических поясах, кроме экваториального. Это создает большие различия в ее климате. На севере материка зимой наблюдаются низкие температуры, солнечное тепло не поступает к земле, так как там стоит полярная ночь. Бывают частые туманы, большая облачность, снежные бури. Центр материка характеризуется холодной зимой и сравнительно теплым летом. Большая протяженность материка с запада на восток приводит к формированию значительных климатических различий: изменения температуры, количества и сезона выпадения осадков. На юге материка жарко круглый год, на побережье и островах выпадает много осадков.

На климат материка существенное влияние оказывает рельеф: отсутствие горных хребтов на севере создает условия для проникновения к южным широтам арктических воздушных масс; отсутствие гор помогает и тропическим воздушным массам проникать иногда далеко на север. Различия между этими воздушными массами создают условия для образования ураганов, приносящих много бедствий. Охлаждающее влияние на климат материка имеет и ледяной покров Арктики.

Самая крупная река Северной Америки — Миссисипи с притоком Миссури. По своей роли в жизни американского народа она имеет такое же значение, как Волга для русских. Много рек и в северной части материка. Наиболее крупная река Кордильер — Колорадо, которая пробила в горах каньон длиной в 320 км. Он имеет обрывистые стены, сложенные разными породами. Глубина каньона 1,5 км. Континент отличается обилием озер, особенно его северная часть, которая в недавнем геологическом прошлом неоднократно покрывалась ледником. Здесь выделяется группа Великих озер, занимающих рекордную площадь в 250 тысяч км .

На материке находятся почти все природные зоны: от арктических пустынь до пустынь. Там произрастает черная и белая ель, бальзамическая пихта, сосна, разнообразные лиственные леса, обилие тепла создает здесь благоприятные условия для произрастания трав, среди которых преобладают злаки.

Разнообразен и животный мир: овцебыки, бизоны, койоты (степные волки), лисицы, медведи, рыси, американские куницы, скунсы, лоси. Самые известные деревья Северной Америки — секвойи — хвойные деревья высотой более 100 метров, диаметром до 9 метров.

Коренное население — индейцы и эскимосы. Они населяли материк задолго до проникновения на него европейцев. Ученые установили, что индейцы и эскимосы — выходцы из Евразии. С приходом колонизаторов судьба индейцев сложилась трагически: их истребляли, сгоняли с плодородных земель. В XVII-XVIII веках для работы на плантациях были завезены из Африки негры, многие из них после отмены рабства захотели остаться здесь. Основную часть населения составляют выходцы из разных стран Европы.

Географическое положение Северной Америки: Западное полушарие, Северное полушарие, северная часть Америки.

Площадь Северной Америки: 20,36 миллиона кв. км. Она  по запасам большинства видов полезных ископаемых занимает лидирующие позиции в мире. Недостает здесь лишь марганцевых руд, хромитов, бокситов и руд таких металлов, как титан, цирконий, бериллий, ниобий и тантал.Население Северной Америки немногочисленно и составляет лишь 5% от мирового. По этому показателю регион занимает в мире предпоследнее место, уступая лишь Австралии и Океании. До завоевания европейцами численность коренного населения, по оценкам историков, составляла всего лишь несколько миллионов человек. При низкой средней плотности населения межплеменных столкновений практически не происходило.Северная Америка — один из наиболее экономически развитых регионов мира. Достаточно сказать, что США на протяжении вот уже более 100 лет выступают в роли безусловного лидера мировой экономики. Канада же входит в число наиболее успешных стран развитого мира. Доля региона в производстве мирового валового продукта составляет 25% (т.е. четверть мирового ВВП производят, по сути, всего две страны), а в расчете на душу населения превосходит среднемировой уровень более чем в 6 раз.

США и Канада первыми в мире совершили переход к постиндустриальной экономике. В настоящее время в этих странах в сфере услуг производится свыше 70% ВВП, на этом фоне доля промышленности снизилась до 1/4, а сельского хозяйства — до 2—4%. Являясь одним из главных центров мировой экономики, страны региона активно участвуют в международных экономических отношениях.

В структуре сферы услуг ускоренными темпами растет доля банковских, управленческих, антикризисного урегулирования и других деловых услуг, а доля транспортных, торговых, разнообразных бытовых услуг, наоборот, неуклонно снижается.

Среди отраслей промышленности традиционно высоким уровнем развития характеризуются добывающие. Они обеспечивают мощные экономические системы США и Канады необходимым сырьем. Тем не менее многих его видов явно не хватает, поэтому по объемам закупаемого за рубежом сырья регион, в первую очередь США, прочно удерживает мировое лидерство. При этом Северная Америка одновременно является и одним из крупнейших экспортеров сырья. Еще более высоким уровнем развития характеризуется обрабатывающая промышленность, в общей стоимости производимой промышленной продукции ее доля составляет около 90%. Среди отраслей обрабатывающей промышленности в США выделяются машиностроение, химическая, черная и цветная металлургия, лесная и пищевая промышленности, а в Канаде — машиностроение, цветная металлургия и лесная промышленность. Чрезвычайно высокого уровня развития достигли топливная промышленность (нефтяная, газовая и угольная) и электроэнергетика. В структуре сельскохозяйственного производства в США наблюдается примерное равенство растениеводства и животноводства, в Канаде — незначительное преобладание животноводства. Основной отраслью хозяйства Гренландии, Сен-Пьер и Микелон являются добыча и переработка рыбы.

В заключение стоит также отметить, что страны Северной Америки достаточно сильно вовлечены в процессы глобализации. Так, например, американский деловой журнал «Форбс» ежегодно публикует рейтинг двух тысяч крупнейших и наиболее влиятельных ТНК мира. В этом рейтинге представлены корпорации более чем из 60 стран мира. В 2016 г. в этот список входило 540 компаний из США, 219 — из Японии, 200 — из Китая, 56 — из Индии, 53 — из Канады [34]. Самой влиятельной компанией в мире признан американский банк «Джей-Пи Морган Чейз». В пятерку лучших также вошли «Дженерал Электрик», «Бэнк оф Америка», американская нефтегазовая корпорация «Эксон Мобил», американская розничная сеть «Уол-Март». Верхние строчки рейтинга занимают такие компании, как «Эппл», «Гугл», «Эй-Ти энд Ти», «иБэй», «Ай-Би-Эм» и «МакДоналде», которые также являются американскими [34].

ГРУППА  № 106 темы уроков: Практическая работа " Выполнить экономическую карту региона"," Страны Южной Америки. Бразилия."

На контурную карту нанести  наличие  полезных ископаемых и крупных промышленных производств региона.

Брази́лия (официально — Федерати́вная Респу́блика Брази́лия, — суверенное государство в Южной Америке. Площадь — 8 515 767 км (эквивалентна 47,3 % южноамериканской территории). Будучи пятой среди стран мира по площади и шестой по численности населения (с более чем 207 млн жителей), Бразилия является наибольшей страной Южной Америки, как по территории, так и по численности населения. Единственная португалоязычная страна во всей Америке.

Столица — город Бразилиа. Другой вариант названия города — Бразилия — совпадает с русским произношением страны.

Бразилия была колонией Португалии с момента высадки Педру Алвареша Кабрала на берегу Южной Америки в 1500 году до объявления независимости в 1822 году в виде Бразильской империи. Бразилия стала республикой в 1889 году, хотя двухпалатный парламент, сегодня называемый Конгрессом, уходит корнями к 1824 году, когда была ратифицирована первая конституция. Действующая конституция определяет Бразилию как федеративную республику, являющуюся союзом Федерального округа, 26 штатов и 5564 муниципалитетов.

Бразилия имеет девятую по величине номинального ВВП экономику в мире и седьмую по ВВП, рассчитанному по паритету покупательной способности. Экономические реформы принесли стране международное признание. Бразилия состоит в таких международных организациях, как ООН, G20, ВТО и Меркосур, а также является одной из стран БРИКС.

Значительное влияние на культуру страны оказала Португалия, бывшая метрополия. Официальным и практически единственным разговорным языком страны является португальский. По вероисповеданию большинство бразильцев — католики, что делает Бразилию страной с самым многочисленным католическим населением в мире.

Бразилия — быстроразвивающееся индустриально-аграрное государство^[37]. Благодаря высокому уровню развития сельского хозяйства, добывающей и производственной промышленности и сектора услуг, а также большому числу трудоспособного населения, по уровню ВВП Бразилия значительно обгоняет любую другую страну Латинской Америки, являясь основной экономикой в Меркосур. Сейчас страна расширяет своё присутствие на мировых рынках. Главные экспортные изделия включают авиационную технику, кофе, транспортные средства, сою, железную руду, апельсиновый сок, сталь, ткани, обувь, электроаппаратуру и сахар.

Экономика Бразилии очень разнообразна со значительными вариациями между регионами. Наиболее развитая промышленность сконцентрирована на юге и юго-востоке страны. Северо-восток — беднейший регион Бразилии, но сейчас и он начинает привлекать новые инвестиции.

Пляж города Ресифи (штат Пернамбуку)

Бразилия имеет наиболее развитый промышленный сектор в Латинской Америке, который составляет треть ВВП. Бразилия производит разнообразную продукцию, от автомобилей, стали и нефтепродуктов до компьютеров, самолётов и потребительских товаров. После повышения экономической стабильности, обеспеченной Plano Real, бразильские и многонациональные бизнес-структуры активно инвестируют в новое оборудование и технологии, большая часть которых закупается на североамериканских предприятиях. Бразилия также имеет развитый и разнообразный сектор услуг. В начале 1990-х банковский сектор достиг 16 % ВВП. Хотя бразильская банковская система сейчас активно реформируется, она обеспечивает местные предприятия широким рядом услуг и привлекает многочисленных новых участников, в частности финансовые фирмы из США. Фондовые биржи Сан-Паулу и Рио-де-Жанейро сейчас подвергаются значительной консолидации.

Бразильские города значительно отличаются друг от друга по лёгкости ведения бизнеса (согласно сообщениям Мирового банка: Ведение бизнеса в Бразилии). В Бразилии довольно легко регистрировать имущество и предприятия, но в целом, несмотря на идентичные правила по всей Бразилии, передача имущества занимает много времени. Хотя бразильская экономика достаточно развита, распространённые проблемы коррупции, бедности и неграмотности всё ещё являются значительными барьерами развития.В 2015 году в экономике Бразилии начались проблемы. Экономика страны оказалась в центре давления трёх факторов: кризис кредитования развивающихся рынков, проблемы в Китае и изменение денежно-кредитной политики США. ВВП Бразилии по итогам 2015 года упал на 3,8 %.

С 1 апреля 2015 года зарплата менее R$1903,98 в месяц не облагается подоходным налогом. С 1 января 2020 минимальный размер оплаты труда в Бразилии составляет R$1039 реалов ($256,09).

В 2018 г. инфляция равнялась 3,75 %^], а в 2016 г. — 6,29 %

Экономика всё ещё имеет серьёзные проблемы, поэтому реформы пока необходимы. Среди проблем можно назвать недостаточно развитую инфраструктуру, значительную концентрацию прибыли, недостаточное качество общественных услуг, коррупцию, социальные конфликты и правительственную бюрократию. Эти проблемы достаточно сложны в Бразилии по сравнению с другими странами.

Внутренний государственный долг достиг рекордного значения на фоне растущих государственных расходов. Налоги уже представляют значительную часть национального дохода и являются серьёзным бременем для всех социальных классов, уменьшая возможности для инвестиций. Кроме того, тяжело вести и развивать бизнес из-за высоких цен на лицензирование и бюрократического процесса регистрации предприятий.

Текущий рост экономики ниже большинства латиноамериканских стран, а также Китая и Индии. Бразилия опустилась на 11 позиций в индексе конкурентоспособности Всемирного экономического форума с 2003 по 2005 годы.

В 2008 г. 25,9 % населения Бразилии проживало за чертой бедности. Согласно данным, полученным учёными бразильского фонда изучения общественного мнения и социальных исследований имени Жетулиу Варгаса, с 1994 по 2010 год уровень бедности в стране упал на 67,3 %, причём 50 % от этого падения пришлись на последние 8 лет; социальное неравенство в Бразилии, таким образом, достигло минимального показателя за последние полвека.

Внешний долг равнялся 286,6 млрд $ в 2010 году.

Уровень безработицы на 2016 г. составлял 11,3 % и заняла 150 место в списке стран с наилучшим трудоустройством^].

            ГРУППА № 205 тема урока: " Страны Центральной Америки. Куба"

Изучить материал и составить краткий конспект.

Общие сведения. Официальное название - Республика Куба. Столица - Гавана (более 2200000 человек). Площадь - 111 тыс. Км 2 (102-е место в мире). Население - более 11 млн человек (65-е место). Государственный язык - испанский. Денежная единица - кубинское песо.

Географическое положение. Островное государство, расположенное в Центральной Америке на одноименном острове. Он является крупнейшим среди Больших Антильских островов. У него несколько небольших островов, принадлежащих Кубе. На суше соседей нет. Окружена водами Карибского моря и имеет береговую линию 3500 км. На севере близко к Кубы находятся США и Багамские Острова, на западе - Мексика, на Юге - Ямайка, на Востоке - Гаити. Географическое положение в целом средне благоприятное.

Вся дальнейшая история Кубы до Фиделя Кастро была историей протектората и прямых военных интервенций США, восстаний и переворотов. После вооруженной борьбы с режимом Р.-ф. Батисты отряды повстанцев под руководством Ф. Кастро захватили столицу в 1959 году. С тех пор Ф. Кастро является бессменным руководителем Кубы. Это мировой рекорд содержание власти в стране одним лицом за последний период истории мира.

С этого времени началась преимущественно экономическая блокада Кубы со стороны США. Куба взяла на себя миссию распространения коммунистических идей в Латинской Америке, участвовала в войнах в Африке (Ангола и Эфиопия). Сотни тысяч кубинцев на лодках, надувных матрасах, плотах, похищенных самолетах и вертолетах пытались бежать в США. Сейчас на Кубе осторожно внедряются элементы демократии и рыночного хозяйства.

Государственное устройство и форма правления. Куба является унитарным государством, социалистической республикой. Глава государства и правительства Фидель Кастро. Законодательная власть принадлежит Национальной ассамблеи народной власти. Срок его полномочий - 5 лет. Реально власть в стране принадлежит Коммунистической партии Кубы во главе с братьями Кастро. Все 601 член парламента являются коммунистами. Куба делится на 15 провинций.

Природные условия и ресурсы. Большая часть Кубы равнинная. Только на юго-востоке возвышаются горы Сьерра-Маэстра с высшей точкой страны (1974 м). Крупных рек нет. Климат тропический пассатный. Температуры в среднем: летом до + 28 ° С, зимой - до + 22 ° С. Осадков за год выпадает от 800 мм на равнине и в 2200 - в горах. В течение года есть влажный и сухой периоды. За период дождей (май - октябрь) выпадает более 80% осадков. В это время происходят разрушительные тропические ураганы.

Леса сохранились практически только в горах. Растительный и животный мир небогат.

Среди минеральных ресурсов преобладают руды цветных металлов. По запасам никеля Куба занимает 2-е место в мире. Есть месторождения медных, цинковых, железных и марганцевых руд. Среди химического сырья преобладают фосфориты и каменная соль. Строительные материалы представлены известным в Америке месторождением мрамора.

Богатая Куба и на природные рекреационные ресурсы.

Населения. Средняя плотность населения превышает 100 человек на 1 км 2 и по территории расположено достаточно равномерно. Коэффициент рождаемости составляет 12% о, смертности - 7% о. Таким образом естественный прирост населения сравнительно небольшой - 5% о. Доля городского населения достигла 75%. Кроме Гаваны больше городов-миллионеров на Кубе нет. Представителей европейской расы в стране около 70%, мулатов и метисов - около 17 негров - 13%.

Хозяйство. Агропромышленный комплекс (сельское хозяйство и перерабатывающие отрасли пищевой и легкой промышленности) доминирует. В стране преобладают крупные сельскохозяйственные кооперативы. Основными сельскохозяйственными культурами, по которым Кубу знают в мире, является сахарный тростник и табак. Из них изготавливают сахар, ром и соответственно знаменитые сигары. Известная Куба также своими плантациями цитрусовых. Она специализируется на выращивании грейпфрутов. Выращивают также ананасы, бананы, кофе, какао, манго и тому подобное. Основной продовольственной зерновой культурой является рис. На территории страны значительные плантации кокосовых орехов. Животноводство, в частности птицеводство, играет вспомогательную роль. В прибрежных районах значительным дополнением к пищевому рациону является рыба.

Развитая многоотраслевая горнодобывающая промышленность, особенно развитый добыча никелевых руд (одно из ведущих мест в мире). Известная Куба также разработками месторождений руд других цветных металлов и железной руды. Растет интенсивность использования месторождений нефти и газа. Далеко за пределы Америки экспортируется кубинский мрамор.

На базе месторождений руд цветных и черных металлов развивается черная и цветная металлургия. Они, в свою очередь, служат основой распространения различных отраслей машиностроения. В строительной индустрии развитой отраслью является цементная. Развитая также и химическая промышленность.

В внешним связям ведущее место принадлежит морскому транспорту с такими крупнейшими портами страны, как Гавана и Сантьяго-де-Куба. Длина железнодорожных магистралей около 5 тыс. Км. Автомобильные дороги имеют протяженность 15 тыс. Км. В Гаване есть международный аэропорт.

Культура и социальное развитие. На Кубе одной из наиболее развитых в мире здравоохранение. На одного врача страны приходится 270 человек (в США - 420, Германии - 320). Более 95% населения письменно. Расходы на образование составляют около 7% ВВП. Продолжительность жизни составляет 73 года, мужчин - 75 лет.

В стране значительная сеть национальных парков. В столице Гаване очень большое количество музеев, в частности: декоративного искусства, народного искусства, национальной, антропологический, наполеоновский, искусства XVИИI ст. и тому подобное. В Гаване множество памятников архитектуры XVI-XX вв. Есть музеи и исторические памятники и в других местах. В списке ЮНЕСКО - 2 объекта.

Республика Куба признала независимую Украину 6 декабря 1991 Протокол об установлении дипломатических отношений между двумя государствами подписано 12 марта 1992 Существует около 20 различных документов, которые регулируют двусторонние отношения.

                                                                             30.11.2020г.

                                                ПРЕДМЕТ : " ОСНОВЫ ЭЛЕКТРОТЕХНИКИ"

                                                          ГРУППЫ № 312, № 201

ГРУППА № 312 темы уроков:    " Понятие о вихревых токах",   "Взаимная индукция", "Индуктивность",  " Синусоидальный ток".

Изучить материал и составить краткий конспект.

Вихревые токи, или токи Фуко́ (в честь Ж. Б. Л. Фуко) — вихревой ^] индукционный  объёмный электрический ток, возникающий в электрических проводниках при изменении во времени потока действующего на них магнитного поля.

Впервые вихревые токи были обнаружены французским учёным Д. Ф. Араго (1786—1853) в 1824 г. в медном диске, расположенном на оси под вращающейся магнитной стрелкой. За счёт вихревых токов диск приходил во вращение. Это явление, названное явлением Араго, было объяснено несколько лет спустя M. Фарадеем с позиций открытого им закона электромагнитной индукции: вращаемое магнитное поле наводит в медном диске вихревые токи, которые взаимодействуют с магнитной стрелкой. Вихревые токи были подробно исследованы французским физиком Фуко (1819—1868) и названы его именем. Фуко также открыл явление нагревания металлических тел, вращаемых в магнитном поле, вихревыми токами.

Токи Фуко возникают под действием изменяющегося во времени (переменного) магнитного поля  и по физической природе ничем не отличаются от индукционных токов, возникающих в проводах и вторичных обмотках электрических трансформаторов.

Поскольку электрическое сопротивление массивного   проводника может быть мало, то сила индукционного электрического тока, обусловленного токами Фуко, может достигать чрезвычайно больших значений. В соответствии с правилом Ленца токи Фуко в объеме проводника выбирают такой путь, чтобы в наибольшей мере противодействовать причине, вызывающей их протекание. Поэтому, в частности, движущиеся в сильном магнитном поле хорошие проводники испытывают сильное торможение, обусловленное взаимодействием токов Фуко с внешним магнитным полем. Этот эффект используется для демпфирования подвижных частей гальванометров, сейсмографов и других приборов без использования силы трения, а также в некоторых конструкциях тормозных систем железнодорожных поездов

.Тепловое действие токов Фуко используется в индукционных печах, где в катушку, питаемую высокочастотным генератором большой мощности, помещают проводящее тело, в котором возникают вихревые токи, разогревающие его до плавления. Подобным образом работают индукционные плиты, в которых металлическая посуда разогревается вихревыми токами, создаваемыми переменным магнитным полем катушки, расположенной внутри плиты.

С помощью токов Фуко осуществляется прогрев металлических частей вакуумных установок для их дегазации.

В соответствии с правилом Ленца вихревые токи протекают внутри проводника по таким путям и направлениям, чтобы своим действием возможно сильнее противиться причине, которая их вызывает. Вследствие этого при движении в магнитном поле на хорошие проводники действует тормозящая сила, вызываемая взаимодействием вихревых токов с магнитным полем. Этот эффект используется в ряде приборов для демпфирования колебаний их подвижных частей.

Во многих случаях токи Фуко могут быть нежелательными. Для борьбы с ними принимаются специальные меры: с целью предотвращения потерь энергии на нагревание сердечников трансформаторов, эти сердечники набирают из тонких пластин, разделённых изолирующими прослойками (шихтовка). Появление ферритов сделало возможным изготовление этих сердечников сплошными.

Вихретоковый контроль — один из методов неразрушающего контроля изделий из токопроводящих материалов.

                                                         ВЗАИМНАЯ  ИНДУКЦИЯ.

Взаимная индукция. Взаимная индукция (далее взаимоиндукция), также как и самоиндукция, является следствием явления электромагнитной индукции. Однако в отличие от самоиндукции, процесс взаимоиндукции происходит в двух или более катушках индуктивности, находящихся в поле действия друг друга, рис. 2. Рис. 2. Таким образом взаимоиндукция – это процесс наведения ЭДС в одной катушке индуктивности от ЭДС другой катушки индуктивности, в которой изменяется индукция магнитного поля, вследствие протекания по ней переменного тока. Явление взаимоиндукции достаточно хорошо изучено и описано, например, в [ 2 ] и широко применяется на практике. На рис. 2 показаны два контура 1 и 2, расположенные близко друг к другу. Если в контуре 1 течет ток I1, то он будет создавать вокруг контура магнитный поток, пропорциональный I1. Часть этого магнитного потока будет пронизывать второй контур (точнее, площадь ограниченную вторым контуром). Ф2 = L21 I1 и индуцировать в ней ЭДС, ε2 = - L21 dI1 / dt - 8 - Такое же влияние будет проявляться со стороны второго контура, т.е. при протекании в контуре 2 наведенного тока I2 возникнет магнитный поток второй катушки. Часть этого магнитного потока будет пронизывать контур 1: Ф1 = L12 I2 и индуцировать в ней ЭДС: ε1 = - L12 dI2 / dt Контуры 1 и 2 называются связанными контурами, а возникновение ЭДС в одном из контуров, при изменении силы тока в другом приводит к взаимной индукции. Величины L21 и L12 называются взаимной индуктивностью контуров, которые, как и индуктивности контуров, зависят исключительно от размеров, формы контуров, взаимного расположения контуров и магнитной проницаемости среды. Если среда вокруг контуров не является ферромагнитной, а форма и размеры катушек одинаковы, то L12 = L21. L12 = L21 = S μ μo N1 N2 / l где: S - площадь поперечного сечения сердечника, μ - магнитная проницаемость среды, μo - магнитная постоянная, равная 4 π 10-7 Гн / м, N1 - число витков в первичной обмотке, N2 - число витков во вторичной обмотке, l - длина сердечника. Размерность взаимоиндуктивности та же что и у индуктивности т.е. Генри [ Гн ]. Если же среда вокруг контуров ферромагнитная, например, катушки находятся на общем стальном сердечнике, то L21 ≠ L12 из - за нелинейной зависимости магнитной проницаемости ферромагнетика от напряженности поля.

                                                                     ИНДУКТИВНОСТЬ,

Индуктивностью называется идеализированный элемент электрической цепи, в котором происходит запасание энергии магнитного поля. Запасания энергии электрического поля или преобразования электрической энергии в другие виды энергии в ней не происходит.

Наиболее близким к идеализированному элементу - индуктивности - является реальный элемент электрической цепи - индуктивная катушка.

В отличие от индуктивности в индуктивной катушке имеют место также запасание энергии электрического поля и преобразование электрической энергии в другие виды энергии, в частности в тепловую.

Количественно способность реального и идеализированного элементов электрической цепи запасать энергию магнитного поля характеризуется параметром, называемым индуктивностью.

Таким образом термин «индуктивность» применяется как название идеализированного элемента электрической цепи, как название параметра, количественно характеризующего свойства этого элемента, и как название основного параметра индуктивной катушки.

Рис. 1. Условное графическое обозначение индуктивности

Связь между напряжением и током в индуктивной катушке определяется законом электромагнитной индукции, из которого следует, что при изменении магнитного потока, пронизывающего индуктивную катушку, в ней наводится электродвижущая сила е, пропорциональная скорости изменения потокосцепления катушки ψ и направленная таким образом, чтобы вызываемый ею ток стремился воспрепятствовать изменению магнитного потока:

e = - dψ / dt

Потокосцепление катушки равно алгебраической сумме магнитных потоков пронизывающих ее отдельные витки:

Потокосцепление катушки ψ, так же как и магнитный поток Ф, может быть представлено в виде суммы двух составляющих: потокосцепления самоиндукции ψси, и потокосцепления внешних полей ψвп

ψ= ψси + ψвп

СИНУСОИДАЛЬНЫЙ  ТОК.

Синусоидальный ток представляет собой функцию времени. То есть в отличие от постоянного тока его значение меняется с течением времени. Основными характеристиками синусоидального тока являются. Амплитуда частота и начальная фаза. Частота f это количество колебаний в единицу времени. За единицу времени в системе СИ принимается одна секунда. Таким образом, количество колебаний за секунду это и есть частота синусоидального тока. И измеряется она в Герцах. Величина обратная частоте называется периодом колебания T=1/f (с). Определение периода звучит так период это время полного колебания. Если представить себе маятник часов, то период это время за которое он совершит движение из одного крайнего положения в другое и обратно. Амплитуда синусоидального тока - это максимальное значение тока, которое он достигает за период колебания. Опять же, если рассматривать на примере маятника, то амплитуда это расстояние от положения равновесия до одного из крайних положений. Начальная фаза синусоидального тока - это то время, на которое отстает либо опережает синусоида начальный момент времени. Представим две синусоиды одна, из которых начинается условно в нуле а другая в 1. То можно сказать, что вторая синусоида отстаёт по фазе от первой. Если обе синусоиды начинаются в одной точке то можно сказать что они синфазные, то есть имеют одну фазу. При этом они обе могут отставать от начального момента времени на одну и ту же величину, то есть иметь одинаковую начальную фазу Математически синусоидальный ток описывается уравнением: i=Im*sin(wt+j) , где i - мгновенное значение тока это величина тока в определенный момент времени с учетом частоты и начальной фазы тока. Im - амплитуда тока. j - начальная фаза. w - угловая частота выражается как угловая частота -  Синусоидальный ток характеризуется амплитудой Im и периодом T. Энергетические характеристики синусоидальных сигналов обычно описываются действующими значениями тока I, равными среднеквадратичному за период значению: Аналогично вводятся действующие значения напряжения U и напряжения ЭДС E. Действующие значения наиболее часто используют для характеристики интенсивности синусоидальных сигналов: электроизмерительные приборы проградуированы так, что они показывают действующие значения синусоидальных токов и напряжений. Для синусоидальных величин вычисление интеграла в последнем выражении приводит к соотношениям:    Способы представления синусоидального тока В современной технике широко используют разнообразные по форме переменные токи и напряжения: синусоидальные, прямоугольные, треугольные и др. Значение тока, напряжения, ЭДС в любой момент времени t называется мгновенным значением и обозначается малыми строчными буквами, соответственно: i = i(t); u = u(t); e = e(t). Токи, напряжения и ЭДС, мгновенные значения которых повторяются через равные промежутки времени, называют периодическими, а наименьший промежуток времени, через который эти повторения происходят, называют периодом Т. Если кривая изменения периодического тока описывается синусоидой, то ток называют синусоидальным. Если кривая отличается от синусоиды, то ток несинусоидальный. В промышленных масштабах электрическая энергия производится, передается и расходуется потребителями в виде синусоидальных токов, напряжений и ЭДС, При расчете и анализе электрических цепей применяют несколько способов представления синусоидальных электрических величин. ГРУППА  № 201 тема урока: " Основные характеристики  генератора  постоянного тока. Изучить материал и составить краткий конспект. Генера́тор постоя́нного то́ка — электрическая машина, преобразующая механическую энергию в электрическую энергию постоянного тока. Принцип действия генераторов тока Принцип действия генератора основан на законе электромагнитной индукции — индуцировании электродвижущей силы в прямоугольном контуре (проволочной рамке), находящейся в однородном вращающемся магнитном поле. Рис. 1 В прямоугольном контуре вращается постоянный магнит. Допустим, что однородное магнитное поле, создаваемое постоянным магнитом вращается вокруг своей оси в проводящем контуре (проволочной рамке) с равномерной угловой скоростью ${\displaystyle \omega }$. Две равные порознь вертикальные стороны контура (см. рисунок) являются активными, так как их пересекают магнитные линии магнитного поля. Две равные порознь горизонтальные стороны контура — не активные, так как магнитные линии магнитного поля их не пересекают, магнитные линии скользят вдоль горизонтальных сторон, электродвижущая сила в них не образуется. В каждой из активных сторон контура индуктируется электродвижущая сила, величина которой определяется по формуле: ${\displaystyle e_{1}=Blv\sin \omega t}$ и ${\displaystyle e_{2}=Blv\sin(\omega t+}$${\displaystyle \pi }$${\displaystyle )=-Blv\sin \omega t}$, где ${\displaystyle e_{1}}$ и ${\displaystyle e_{2}}$ — мгновенные значения электродвижущих сил, индуктированных в активных сторонах контура, в вольтах; ${\displaystyle B}$ — магнитная индукция магнитного поля в вольт-секундах на квадратный метр (Тл, Тесла); ${\displaystyle l}$ — длина каждой из активных сторон контура в метрах; ${\displaystyle v}$ — линейная скорость, с которой вращаются активные стороны контура, в метрах в секунду; ${\displaystyle t}$ — время в секундах; ${\displaystyle \omega t}$ и ${\displaystyle \omega t+}$${\displaystyle \pi }$ — углы, под которыми магнитные линии пересекают активные стороны контура. Так как электродвижущие силы, индуктированные в активных сторонах контура, действуют согласно друг с другом, то результирующая электродвижущая сила, индуктируемая в контуре, будет равна ${\displaystyle e=2Blv\sin \omega t}$, то есть индуктированная электродвижущая сила в контуре изменяется по синусоидальному закону. Если в контуре вращается однородное магнитное поле с равномерной угловой скоростью, то в нём индуктируется синусоидальная электродвижущая сила. Особенности и устройство генераторов постоянного тока[править | править код] Рис. 2 Рамка с током вращается в магнитном поле, токосъём происходит щётками с полуколец. Рис. 3     Переменный синусоидальный ток     Пульсирующий ток, снимаемый с двух полуколец     Выпрямленный и сглаженный ток, снимаемый с якоря с большим количеством контуров и коллекторных пластин В генераторах постоянного тока неподвижны магниты, создающие магнитное поле и называемые катушками возбуждения, а вращаются катушки, в которых индуцируется электродвижущая сила и с которых производится съём тока. Другая, главная особенность, состоит в способе съёма тока с катушек, который основан на том, что если концы активных сторон контура присоединить не к контактным кольцам (как это делается в генераторах переменного тока), а к полукольцам с изолированными промежутками между ними (как показано на рисунке 2) то тогда рамка с током будет давать во внешнюю цепь выпрямленное электрическое напряжение. При вращении контура вместе с ним вращаются и полукольца вокруг их общей оси. Токосъём с полуколец осуществляется щётками. Так как щётки неподвижны, то они попеременно соприкасаются то с одним, то с другим полукольцом. Обмен полукольцами происходит в тот момент, когда синусоидальная электродвижущая сила в контуре переходит через своё нулевое значение. В результате каждая щётка сохраняет свою полярность неизменной. Если на полукольцах имеется некоторое синусоидальное напряжение, то на щётках оно уже становится выпрямленным (в данном случае пульсирующим). На практике в генераторах постоянного тока применяют не один проволочный контур, а значительно их большее количество, вывод от каждого конца каждого контура присоединяется к собственной контактной пластине, отделённой от соседних пластин изолирующими промежутками. Совокупность контактных пластин и изолирующих промежутков называется колле́ктор, контактная пластина носит название колле́кторная пласти́на. Весь узел в сборе (коллектор, щётки и держатели щёток) называется щёточно-колле́кторный у́зел. Материал, из которого изготавливают изолятор между коллекторными пластинами подбирается таким образом, чтобы его твёрдость приблизительно равнялась твёрдости коллекторных пластин (для равномерного износа). Применяется, как правило, миканит (прессованная слюда). Коллекторные пластины, как правило, изготавливают из меди. Ярмо (статор) шестиполюсного генератора постоянного тока. Видны полюсные наконечники особой формы. Якорь генератора постоянного тока, цилиндр среднего диаметра — коллектор. Остов (статор) генератора называется ярмо́. К ярму прикреплены сердечники электромагнитов, крышки с подшипниками, в которых вращается вал генератора. Ярмо изготавливается из ферромагнитного материала (литая сталь). На сердечники электромагнитов насажены катушки возбуждения. Чтобы придать магнитным линиям магнитного поля необходимое направление, сердечники электромагнитов снабжаются полюсными наконечниками. Электромагниты, питаемые постоянным током (током возбуждения) создают в генераторе магнитное поле. Катушка возбуждения состоит из витков медной изолированной проволоки, намотанной на каркас. Обмотки катушек возбуждения соединены друг с другом последовательно таким образом, что любые два соседних сердечника имеют разноимённую магнитную полярность. Вращающаяся часть генератора (ротор) называется я́корь. Сердечник якоря изготавливается из электротехнической стали. Во избежание потерь на вихревые токи сердечник якоря собирается из отдельных стальных листов зубчатой формы, которые образуют впадины (пазы). Во впадины укладывается якорная (силовая) обмотка. В маломощных генераторах якорная обмотка изготавливается из медной изолированной проволоки, в мощных — из медных полос прямоугольной формы. Чтобы под действием центробежных сил якорная обмотка не была вырвана из пазов её закрепляют на сердечнике бандажами. Обмотка якоря наносится на сердечник так, что каждые два активных проводника, соединённых непосредственно и последовательно друг с другом, лежат под разными магнитными полюсами. Обмотка называется волновой, если провод проходит поочерёдно под всеми полюсами и возвращается к исходному полюсу, и петлевой, если провод, пройдя под «северным» полюсом, а затем под соседним «южным» полюсом, возвращается на прежний «северный» полюс. Чтобы пластины коллектора и изолирующие миканитовые (слюдяные) пластины между ними не были вырваны центробежными силами из своих гнёзд — в нижней части они имеют крепление «ласточкин хвост». Щётки, как правило, изготавливают из графита. Минимальное число щёток в генераторе постоянного тока равно двум: одна является положительным полюсом генератора (положительная щётка), другая — отрицательным полюсом (отрицательная щётка). В многополюсных генераторах число пар щёток обычно равняется числу пар полюсов, что обеспечивает лучшую работу генератора. Щётки одинаковой полярности (одноимённые щётки) электрически соединены друг с другом. Щётка одновременно перекрывает две или три коллекторные пластины, это уменьшает искрение на коллекторе под щётками (улучшается коммутация). Щёткодержатель обеспечивает постоянный прижим щёток вогнутой стороной к цилиндрической поверхности коллектора.
